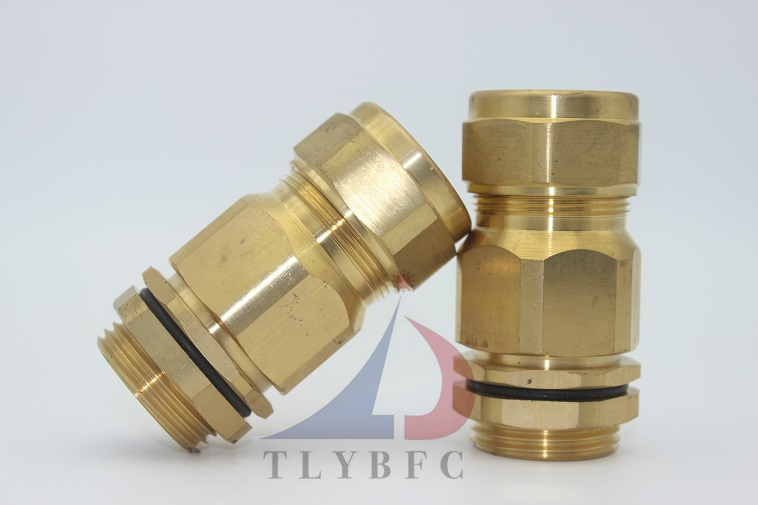

TLYBFC鎧裝防爆填料函安裝步驟
一． 根據配電箱接線所需，剝?nèi)ミm當長度的電纜外護套，露出金屬鎧裝。
二． 留取適當長度的鎧裝切除多余部分，對電纜進行處理。
三． 將處理好的電纜依次穿過零件6和5，其中零件6中配有密封圈，套在電纜的護套上，參見如下填料函結構圖。
1. 底座 2. 填料襯套 3. 錐體 4. 緊圈 5. 填料函體 6. 螺母
四． 金屬鎧裝部分穿過4翻出，以做電纜的接地處理。然后，將電纜
芯線依次穿過3和2。
五． 將配套的防爆膠泥二種填料原料混合調成所需的填料，然后將填
料加到電纜芯線的間隙中及芯線周圍，使其尺寸接近于零件2的內徑，同時零件3的空腔中也加入適量填料。
六． 將零件3的錐件插入到鎧裝內，并將零件2套到零件3上。
七． 將零件1擰在配電箱的入口孔上。將穿過零件2~6的電纜插入零
件1中，然后將零件5擰在零件1上。這樣使零件4壓緊在金屬鎧裝和零件3的錐體上，零件2與零件3之間套牢。
八.把零件6擰緊在零件5上，使零件6中的密封圈緊固在電纜外護套上。
九． 填料函安裝完畢后應保證填料套內充滿填料，無氣泡等現象，以免影響其性能。
注意：
1.穿線操作時應注意，不要損傷電纜的護套。
2.填料前應將電纜擦凈，填料后零件上多余填料擦凈。
